در این بخش قصد داریم تا شما را با نصب و کانفیگ مودم روترهای TP-Link آشنا نماییم . درصورتی که برای اولین بار است از مودم TP-Link استفاده میکنید و یا به هر دلیلی ناچار شدید مودم خود را ریست و دوباره کانفیگ نمایید دو راه بیشتر نخواهید داشت : یا اینکه خودتان مودمتان را تنظیم و کانفیگ کنید و یا از فرد دیگری کمک بخواهید و یا می‌توانید از ارائه دهنده خدمات اینترنتی (ISP) خود کمک بگیرید تا مودم شما را کانفیگ کند . و این یعنی در بر داشتن هزینه برای شما. به همین دلیل قصد داریم شما را با نحوه کانفیگ مودم آشنا کنیم تا خودتان بتوانید مودمتان را از نو نصب، تنظیم و کانفیگ نمایید

چراغ های نمایشگر پنل جلویی به شرح زیر است:

1- چراغ Power: نشاندهنده اتصال صحیح آداپتور برق به دستگاه است

2- چراغ ADSL: در صورت ثابت روشن بودن نمایانگر وجود سرویس ADSL روی خط تلفن متصل شده است

3- چراغ Internet: در صورت تنظیم صحیح مودم و اتصال مودم با اینترنت این چراغ روش خواهد شد

4- چراغ Wireless: نمایانگر فعال بودن قسمت وایرلس در مودم است

5- چراغ LAN: نمایانگر اتصال LAN به یک وسیله دیگر است

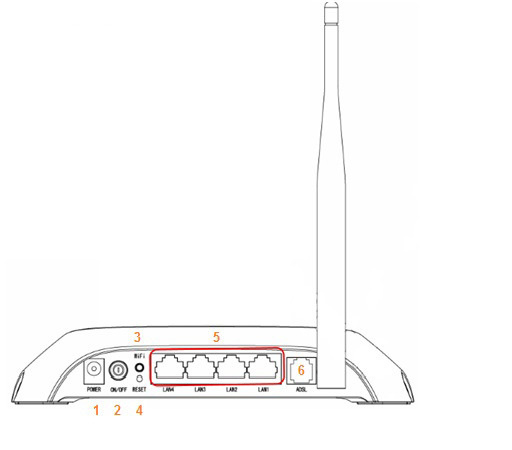

اتصالات پشت دستگاه به شرح زیر است:

 POWER: اتصال آداپتور برق

 ON/OFF: دکمه روش و خاموش کردن

 WiFi: روشن و خاموش کردن وایرلس دستگاه

RESET:  دکمه ریست کردن مودم

 LAN:اتصال کابل شبکه برای کامپیوتر

 ADSL:اتصال به خط تلفن از طریق Splitter

آنتن: محل اتصال آنتن ثابت

اتصال به مودم

لطفا قبل از هر کاری از فعال بودن سرویس ADSL خود مطمئن شوید (با اتصال مودم به خط تلفن باید چراغ ADSL پس از حدود ۳۰ ثانیه ثابت روش شود) سپس مراحل زیر را برای اتصال مودم انجام دهید:

1- قرار دادن مودم در محل مناسب، بهترین محل برای قرار دادن مودم مرکز شبکه وایرلس شماست

2- قرار دادن آنتن در حالت عمودی

3- اتصال کارت شبکه کامپیوتر به یکی از پورت های LAN مودم با کابل شبکه مناسب (برای استفاده از سیستم وایرلس شما می توانید پس از تنظیم مودم اتصال کابلی آنرا جدا کنید اما به یاد داشته باشد که همیشه تنظیم را روی حالت اتصال کابلی انجام دهید نه روی اتصال بیسیم)

4- اتصال خط تلفن از طریق Splitter موجود در پک مودم به مودم

5- اتصال آداپتور برق و سپس روشن کردن مودم

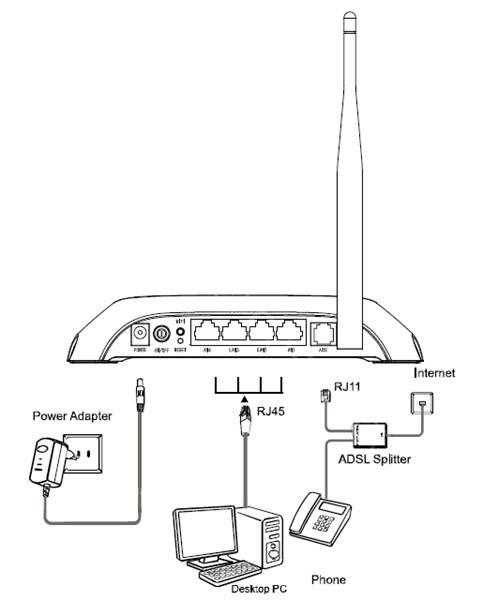

شکل زیر راهنمای اتصالات است:

نحوه کانفیگ و تنظیم مودم

۱- ابتدا مرورگر خود را باز کرده سپس به آدرس Gateway خود بروید. این آدرس معمولاً ۱۹۲.۱۶۸.۱.۱ است. درصورت نرفتن به این آدرس، ۱۹۲.۱۶۸.۰.۱ را امتحان کنید. اگر این آدرس کار نکرد یا به دلیل سایر مشکلات نتوانستید به تنظیمات مودم روتر دسترسی داشته باشید،  یکبار مودم خود را روشن و خاموش کرده و دوباره امتحان کنید. اگر باز هم موفق نشدید پشت مودم خود را مشاهده کنید ، این آدرس معمولاً در زیر مودم نیز نوشته می‌شود.

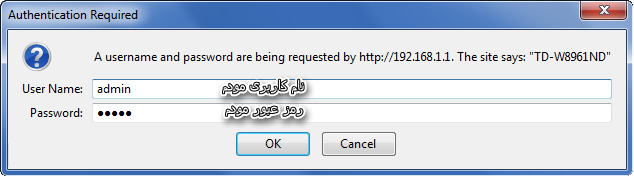

2- پنجره‌ای مشابه تصویر زیر باز خواهد شد (این تصویر در مرورگر فایرفاکس است). عنوان این پنجره در فایرفاکس و گوگل کروم Authentication Required و در اینترنت اکسپلورر Windows Security است. در این پنجره دو فیلد می‌بینید که باید در یکی از آن‌ ها نام کاربری و دیگری رمز عبور مودم را وارد کنید. نام کاربری و رمز عبور درصورتی که در تنظیمات مودم قبلاً تغییر داده نشده باشد به احتمال زیاد admin و admin است (هم برای رمز عبور و هم پسورد) اگر آن را تغییر داده‌اید، یوزر و پسورد جدید را وارد کنید. در صورت اشتباه بودن رمز یا نام کاربری، باید از طریق جستجو در اینترنت یا برگه مودم آن را پیدا کرده یا به صورت دستی تنظیمات مودم را ریست کنید.

نحوه پیکربندی، نصب، کانفیگ یا تنظیم کردن مودم بسیار ساده است ولی ممکن است برای برخی از کاربران کمی گیج کننده باشد به همین دلیل در این بخش آموزش دو مودم روتر ADSL (نسخه ADSL2+) که هر دو قابلیت وایرلس یا به عبارتی، وای فای دارند، قرار گرفته است که از رابط‌های کاربری مختلفی استفاده می‌کنند. منظور از رابط کاربری، همان قسمت گرافیکی تنظیمات و پیکربندی‌های مودم است.

مودم روترهای ADSL

رابط نارنجی رنگ

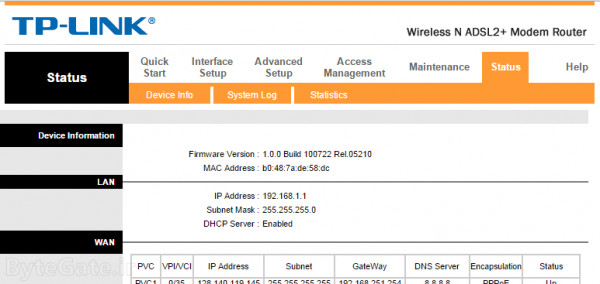

در دسته‌ای از مودم روترهای وایرلس ADSL ، رابط کاربر به رنگ نارنجی است. از این دسته از مودم روترها می‌توان TD-W8961ND را نام برد که آموزش زیر بر روی آن انجام گرفته است.پس از ورود به تنظیمات در مرحله دوم (قبل از باز کردن این بلوک)، با صفحه‌ای مشابه تصویر زیر مواجه خواهید شد.

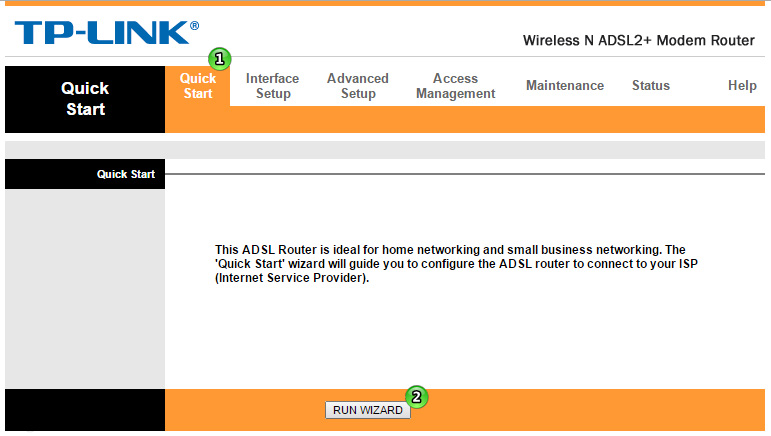

۳- به تب Quick Start رفته و بر روی RUN WIZARD کلیک کنید.

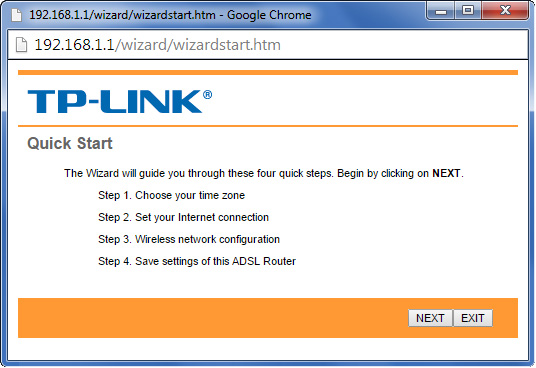

۴- حال پنجره دیگری مشابه تصویر زیر باز خواهد شد. بر روی NEXT کلیک کنید.

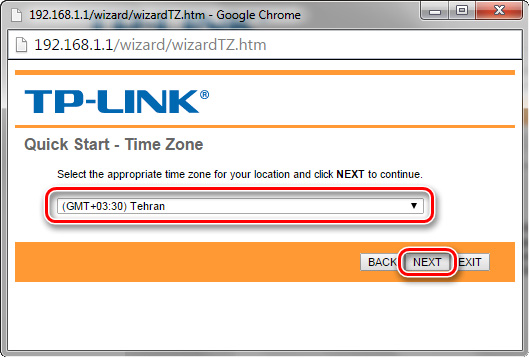

۵- در برگه Time Zone منطقه زمانی خود را انتخاب کنید. برای کشور ایران منطقه زمانی GMT+03:30 Tehran است. بر روی NEXT کلیک کنید.

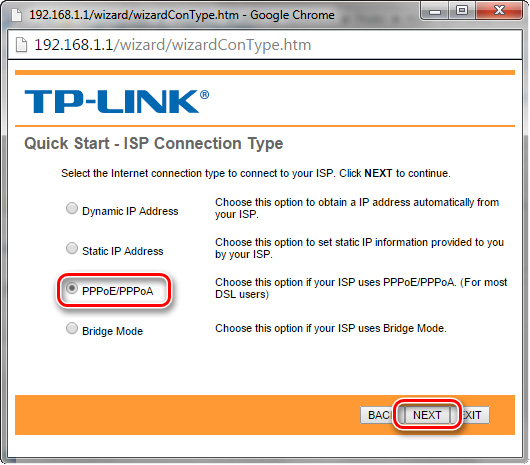

۶- در برگه ISP Connection Type برای اتصال عادی گزینهPPPoE/PPPoA را انتخاب کرده و NEXT را بزنید.

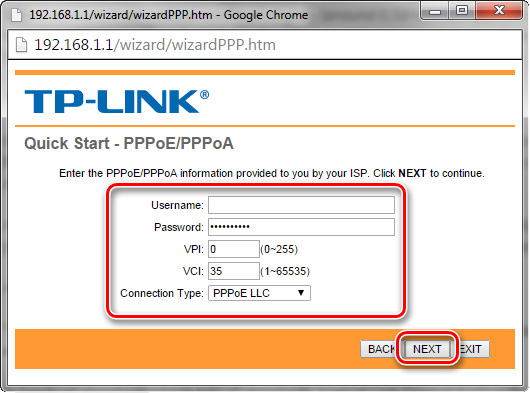

۷- در برگه PPPoE/PPPoA اطلاعات مربوط به اشتراک اینترنت خود را وارد کنید. نام کاربری و رمز عبور اشتراکتان را که از ارائه دهنده خدمات اینترنتی خود دریافت کرده اید در فیلدهای Username و Password وارد کنید همچنین شماره VPI و VCIکه آن هم باید از شرکت خدمات اینترنتی بگیرید را وارد کنید. در فیلد  Connection Type نوع ارتباطتان با ISP را انتخاب کنید. پروتکل PPPoE (حالت LLC) پیشنهاد می‌شود اما در شرایط دیگر می‌توانید از پروتکل PPPoA که یک پروتکل قوی تر است، استفاده کنید. در نهایت بر روی SAVE کلیک کنید.

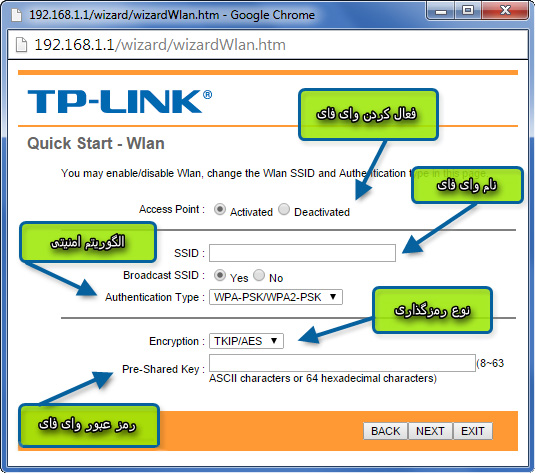

۸- حال اگر مودم شما وایرلس (بیسیم) باشد، در قدم بعدی باید اطلاعات شبکه وای فای را وارد کنید. در غیر این صورت، به قدم نهم بروید.

فیلدهای مشخص شده را به این صورت تکمیل کنید:

• برای قسمت Access Point گزینه Activated را بزنید تا قابلیت وای فای فعال شود.
• در قسمت SSID نامی برای وای فای خود انتخاب کنید. این نام در سایر دستگاه‌هایی که قصد وصل شدن به شبکه وایرلس را داشته باشند قابل مشاهده خواهد بود.
• در قسمت Authentication Type، الگوریتم مورد نظر را انتخاب کنید. به شدت توصیه می‌شود که این مورد را روی WPA-PSK/WPA2-PSK یا حداقل WPA2-PSK تنظیم کنید.
• در قسمت Encryption نیز روش رمزگذاری پاکت‌های داده را انتخاب کنید. گزینه‌ای که شامل هر دو رمزگذاری TKIP و AES باشد، بهترین گزینه است. درغیر این صورت اگر دستگاه‌ها از AES پشتیبانی می‌کنند، گزینه AES و درصورتی که پشتیبانی نمی‌کنند، گزینه TKIP که امنیت و سرعت کمتری نسبت به AES دارد را انتخاب کنید.
• سپس قسمت Pre-Shared Key را با رمز عبور دلخواه خود پر کنید. این رمز عبور برای اتصال به وای فای شما استفاده خواهد شد و طول آن باید بین ۸ تا ۶۳کاراکتر باشد و فقط اجازه استفاده از کاراکترهای ASCII (انگلیسی، اعداد و نمادهای رایج) را دارید.

در نهایت بر روی NEXT کلیک کنید.

۹- تنظیمات مودم شما به اتمام رسیده است برای ذخیره کردن این تنظیمات بر روی Next کلیک کنید تا به صفحه برگه Quick Start Complete بروید حال دوباره بر روی NEXT کلیک کنید تا تنظیمات ذخیره شوند و پیام Saved Changes را ببینید. در این قسمت می‌توانید پنجره تنظیمات را بسته و از تنظیمات مودم خارج شوید.

کمی صبر کنید تا چراغ Internet روشن شود. اگر همه چیز به طور صحیح انجام شده باشد و قبل از همه چراغ ADSL روشن باشد (حتی قبل از تنظیم کردن مودم. خاموش بودن چراغ ADSL یعنی اشتراک اینترنتی شما فعال نشده است و مشکل از سمت ارائه دهنده خدمات اینترنتی شما است)، چراغ Internet نیز روشن خواهد شد. از این پس می‌توانید از مودم خود برای وصل شدن به اینترنت استفاده کنید.

سعی کنید رمز ورود به تنظیمات را عوض کرده و گاهی رمز وای فای را هم تغییر دهید.

رابط آبی رنگ

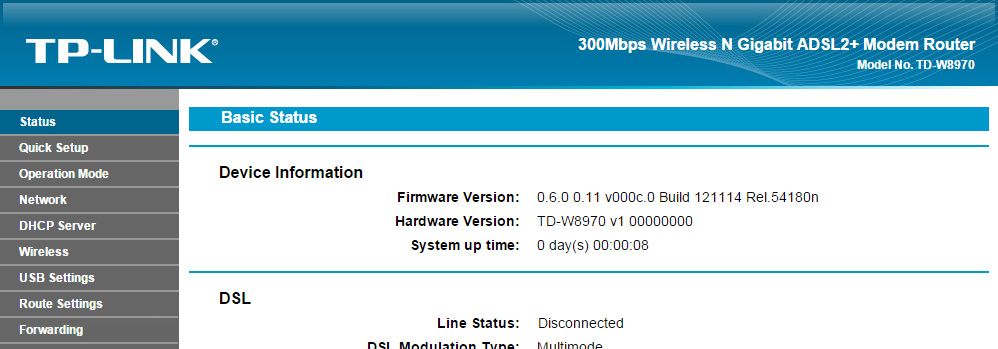

در دسته‌ای دیگر از مودم‌ها رابط کاربری قسمت تنظیمات به رنگ آبی است. پس از ورود به تنظیمات در مرحله دوم (قبل از باز کردن این بلوک)، با صفحه‌ای مشابه تصویر زیر مواجه خواهید شد.

1- بر روی Quick Setup در منوی سمت چپ کلیک کنید.

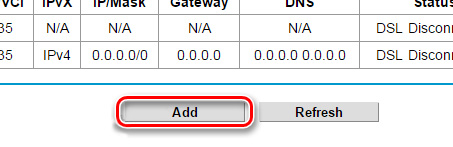

2- حال به صفحه DSL WAN Interface هدایت خواهید شد. بر روی Add کلیک کنید تا یک رابط جدید برای ارتباط با اینترنت ایجاد کنیم.

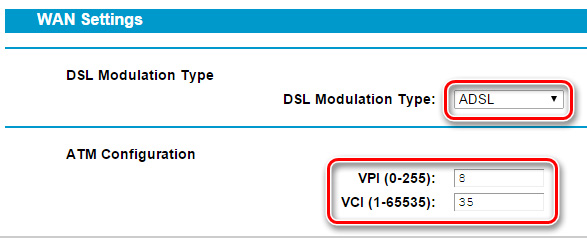

3- در صقحه بعدی، WAN Settings، در قسمت DSL Modulation Type گزینه ADSL را انتخاب کنید. اگر این قسمت اصلاً وجود نداشت، آن را نادیده بگیرید. حال یکی از مهمترین تنظیمات مودم را انجام خواهیم داد. در قسمت ATM Configuration و در فیلدهای VPI و VCIمقادیری که ارائه دهنده خدمات اینترنتی (ISP) شما از آن استفاده می‌کند را وارد کنید. این مقادیر را می‌توانید با تماس با پشتیبانی شرکت ISP خود بدست بیاورید.

اگر هنگام وارد کردن مقادیر با خطای زیر مواجه شدید یعنی یک پروفایل تنظیمات دیگر از این مقادیر استفاده می‌کند:

متن خطا: Notice: The current PVC has several connections, the following parameters will prohibit any modifications!

 به قسمت Network > WAN Settings برگردید و PVC ای که مقادیر VPI/VCI آن همان مقادیر مورد نیاز ما هستند را حذف (Delete) کرده یا ویرایش (Edit) کرده و این مقادیر را تغییر دهید.

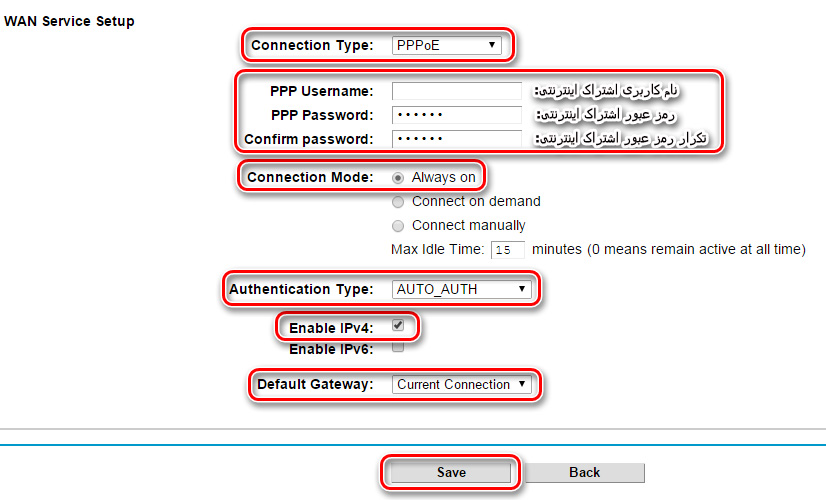

4- در بخش بعدی صفحه WAN Settings باید تنظیمات مربوط به WAN Service Setup را به صورتی که در پایین تصویر نوشته شده است انجام دهید:

Connection Type: این گزینه را بر روی پروتکل PPPoE قرار دهید. در مواردی می‌توانید از PPPoA نیز استفاده کنید اما برای کاربران عادی PPPoE پیشنهاد می‌شود.

 PPP Username: هنگام خرید اشتراک اینترنتی از شرکت ارائه دهنده خدمات اینترنتی، شما یک نام کاربری دریافت می‌کنید (که معمولاً شماره تلفن آن خط تلفن است). آن را در این قسمت وارد کنید. اگر در اول نام کاربری ۰ نباشد، آن را ننویسید؛ یعنی دقیقاً به همان صورت که دریافت کرده اید وارد کنید.

PPP Password:  علاوه بر نام کاربری، هنگام خرید اشتراک شما یک رمز عبور نیز دریافت خواهید کرد. آن را در این قسمت وارد کنید.

Confirm PPP Password: رمز عبور اشتراکتان را دوباره در این فیلد وارد کنید.

 Connection Mode: اگر می‌خواهید هنگام روشن کردن مودم به اینترنت وصل شوید گزینه Always on را انتخاب کنید در غیر این صورت مطابق نیاز خود، گزینه دیگری را انتخاب کنید اما همان Always on پیشنهاد می‌شود.

Authentication Type: در این قسمت مورد AUTO_AUTH را انتخاب کنید.

Enable IPv4: تیک این گزینه را حتماً بزنید اما تیک Enable IPv6 را اگر احتیاج ندارید، نزنید.

Default Gateway: هر رابطی که در این گزینه انتخاب شود، مودم از آن برای اتصال به اینترنت استفاده خواهد کرد. چون ما یک رابط جدید با تنظیمات صحیح ساخته ایم، آن را بر روی Current Connection یعنی رابط فعلی قرار می‌دهیم.

در آخر برای ذخیره کردن تنظیمات بر روی Save کلیک کنید. حال می‌توانید از تنظیمات مودم خارج شوید. کمی صبر کنید تا چراغ Internet روشن شود. اگر همه چیز به طور صحیح انجام شده باشد و قبل از همه چراغ ADSL روشن باشد (حتی قبل از تنظیم کردن مودم. خاموش بودن چراغ ADSL یعنی اشتراک اینترنتی شما فعال نشده است و مشکل از سمت ارائه دهنده خدمات اینترنتی شما است)، چراغ Internet نیز روشن خواهد شد. از این پس می‌توانید از مودم خود برای وصل شدن به اینترنت استفاده کنید.
